Flansa cu bolt
Tip produs: MP2
- accesoriu de prindere cilindru pneumatic standard ISO 15552
- pentru cilindri cu diametru piston : Ø32 mm ... Ø125 mm
Flansa tip MP2 (flansa cu doua urechi) pentru montaj pe capac spate cilindru pneumatic ISO 15552, seria P1F

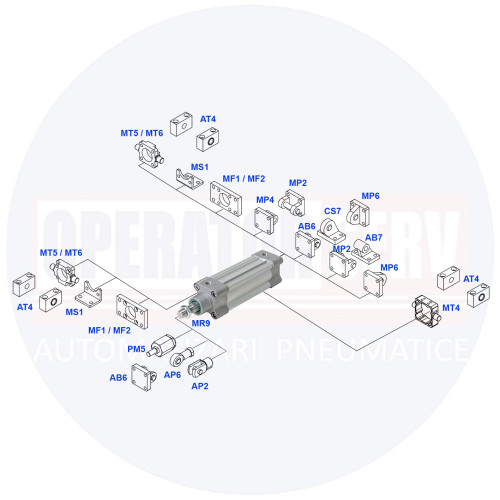

Se utilizeaza in combinatie cu pivotul tip AB7, sau flansa cu articulatie tip MP4

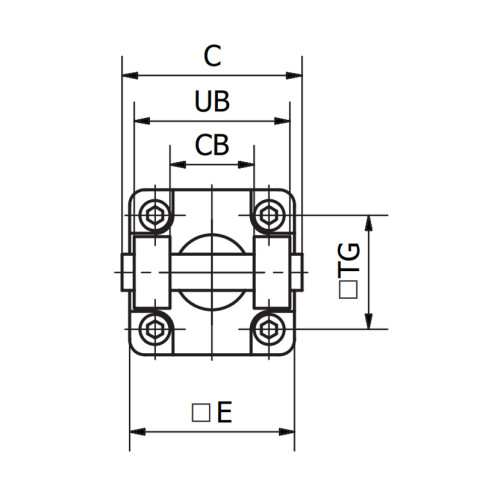

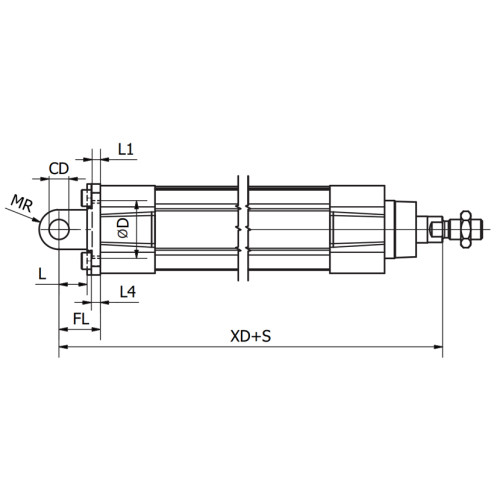

| Cod | Diametru piston mm | C mm | E mm | UB mm | CB mm | TG mm | FL mm | L1 mm | L mm | L4 mm | D mm | ØCD mm | MR mm | XD mm | Stoc | Cerere oferta |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P1C-4KMTB | Ø32 | 53 | 45 | 45 | 26 | 32,5 | 22 | 5 | 13 | 5,5 | 30 | 10 | 10 | 142 |
|
Adauga |
| P1C-4LMTB | Ø40 | 60 | 52 | 52 | 28 | 38 | 25 | 5 | 16 | 5,5 | 35 | 12 | 12 | 160 |
|
Adauga |
| P1C-4MMTB | Ø50 | 68 | 65 | 60 | 32 | 46,5 | 27 | 5 | 16 | 6,5 | 40 | 12 | 12 | 170 |
|
Adauga |
| P1C-4NMTB | Ø63 | 78 | 75 | 70 | 40 | 56,5 | 32 | 5 | 21 | 6,5 | 45 | 16 | 16 | 190 |
|
Adauga |
| P1C-4PMTB | Ø80 | 98 | 95 | 90 | 50 | 72 | 36 | 5 | 22 | 10 | 45 | 16 | 16 | 210 |
|
Adauga |
| P1C-4QMTB | Ø100 | 118 | 115 | 110 | 60 | 89 | 41 | 5 | 27 | 10 | 55 | 20 | 20 | 230 |
|
Adauga |
| P1C-4RMTB | Ø125 | 139 | 140 | 130 | 70 | 110 | 50 | 7 | 30 | 10 | 60 | 25 | 25 | 275 |
|
Adauga |
