Flansa pivot tip CS7 cu articulatie sferica pentru montaj capac spate cilindru pneumatic ISO 15552, seria P1F
Se utilizeaza in combinatie cu flansa cu bolt tip AB6

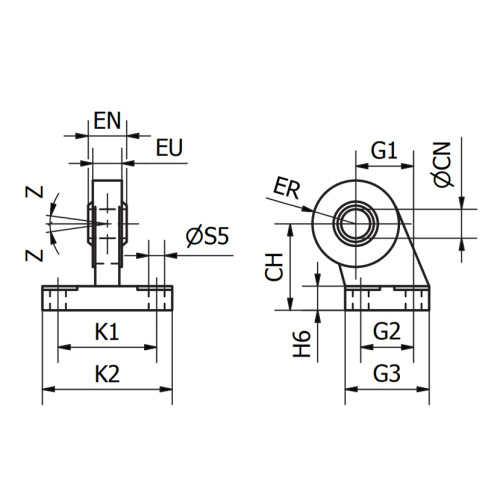

Cod | Diametru piston mm | ØCN mm | ØS5 mm | K1 mm | K2 mm | EU mm | G1 mm | G2 mm | EN mm | G3 mm | CH mm | H6 mm | ER mm | Z | Stoc | Cerere oferta |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
P1C-4KMAF | Ø32 | 10 | 6,6 | 38 | 51 | 10,5 | 21 | 18 | 14 | 31 | 32 | 10 | 15 | 4° |
|
Adauga |
P1C-4LMAF | Ø40 | 12 | 6,6 | 41 | 54 | 12 | 24 | 22 | 16 | 35 | 36 | 10 | 18 | 4° |
|
Adauga |
P1C-4MMAF | Ø50 | 16 | 9 | 50 | 65 | 15 | 33 | 30 | 21 | 45 | 45 | 12 | 20 | 4° |
|
Adauga |
P1C-4NMAF | Ø63 | 16 | 9 | 52 | 67 | 15 | 37 | 35 | 21 | 50 | 50 | 12 | 23 | 4° |
|
Adauga |
P1C-4PMAF | Ø80 | 20 | 11 | 66 | 86 | 18 | 47 | 40 | 25 | 60 | 63 | 14 | 27 | 4° |
|
Adauga |
P1C-4QMAF | Ø100 | 20 | 11 | 76 | 96 | 18 | 55 | 50 | 25 | 70 | 71 | 15 | 30 | 4° |
|
Adauga |
P1C-4RMAF | Ø125 | 30 | 13,5 | 94 | 124 | 25 | 70 | 60 | 37 | 90 | 90 | 20 | 40 | 4° |
|
Adauga |
