Flansa cu bolt
Tip produs: AB6
- accesoriu de prindere cilindru pneumatic standard ISO 15552
- pentru cilindri cu diametru piston : Ø32 mm ... Ø125 mm
Flansa tip AB6 (flansa cu doua urechi) pentru montaj pe capac spate cilindru pneumatic ISO 15552, seria P1F

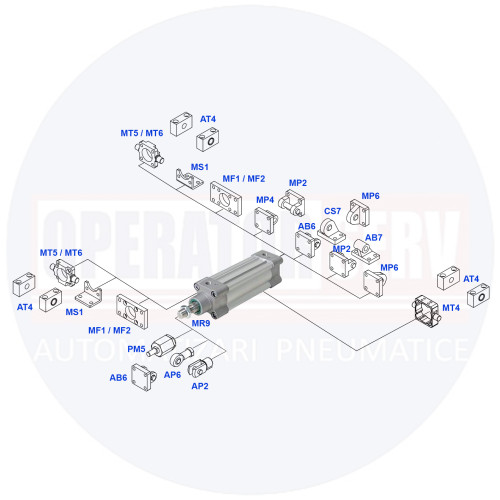

Se poate utiliza in combinatie cu flansa tip MP6, flansa pivot tip CS7, sau articulatia sferica tija tip AP6

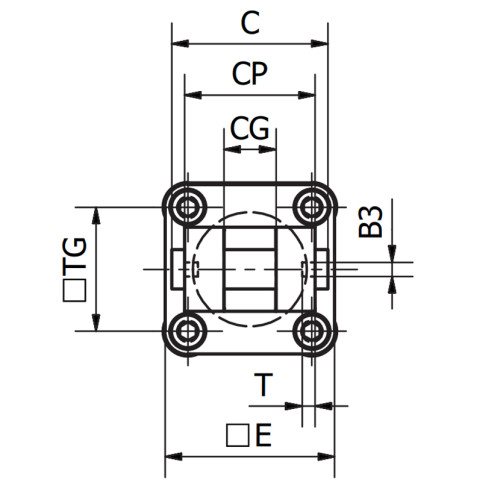

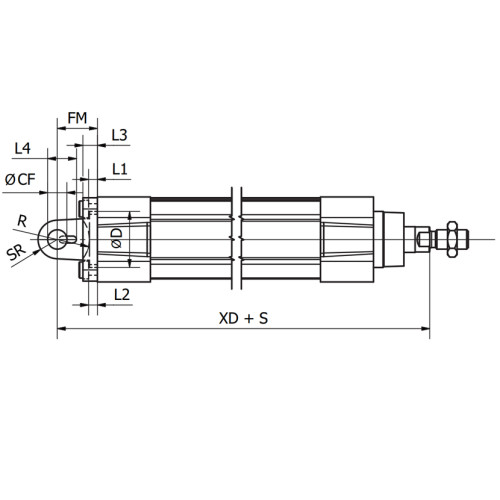

| Cod | Diametru piston mm | B3 mm | C mm | ØCF mm | CG mm | CP mm | D mm | E mm | FM mm | L2 mm | T mm | R mm | L1 mm | L4 mm | L3 mm | SR mm | TG mm | XD mm | Stoc | Cerere oferta |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P1C-4KMCB | Ø32 | 3,3 | 41 | 10 | 14 | 34 | 30 | 45 | 22 | 5,5 | 3 | 17 | 5 | 16,5 | 9 | 10 | 32,5 | 142 |
|
Adauga |
| P1C-4LMCB | Ø40 | 4,3 | 48 | 12 | 16 | 40 | 35 | 52 | 25 | 5,5 | 4 | 20 | 5 | 18 | 9 | 12 | 38 | 160 |
|
Adauga |
| P1C-4MMCB | Ø50 | 4,3 | 54 | 16 | 21 | 45 | 40 | 65 | 27 | 6,5 | 4 | 22 | 5 | 22 | 11 | 14 | 46,5 | 170 |
|
Adauga |
| P1C-4NMCB | Ø63 | 4,3 | 60 | 16 | 21 | 51 | 45 | 75 | 32 | 6,5 | 4 | 25 | 5 | 22 | 11 | 18 | 56,5 | 190 |
|
Adauga |
| P1C-4PMCB | Ø80 | 4,3 | 75 | 20 | 25 | 65 | 45 | 95 | 36 | 10 | 4 | 30 | 5 | 26 | 14 | 20 | 72 | 210 |
|
Adauga |
| P1C-4QMCB | Ø100 | 6,3 | 85 | 20 | 25 | 75 | 55 | 115 | 41 | 10 | 4 | 32 | 5 | 26 | 14 | 22 | 89 | 230 |
|
Adauga |
| P1C-4RMCB | Ø125 | 6,3 | 110 | 30 | 37 | 97 | 60 | 140 | 50 | 10 | 6 | 42 | 7 | 39 | 20 | 25 | 110 | 275 |
|
Adauga |
