Flansa cu articulatie sferica
Tip produs: MP6
- accesoriu de prindere cilindru pneumatic standard ISO 15552
- pentru cilindri cu diametru piston : Ø32 mm ... Ø125 mm
Flansa dreapta tip MP6 cu articulatie sferica pentru montaj pe capac spate cilindru pneumatic ISO 15552, seria P1F

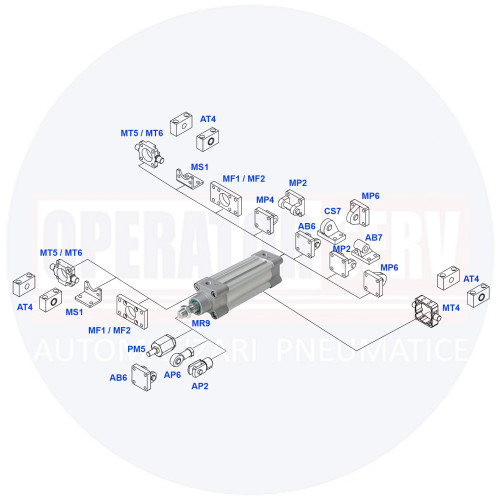

Se utilizeaza in combinatie cu flansa cu bolt AB6
Informatii de la producator
Loading product details...

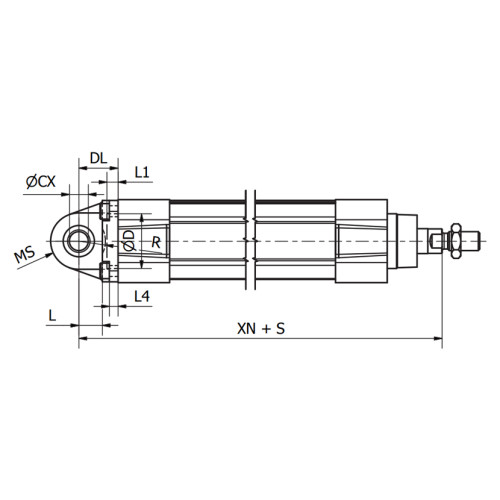

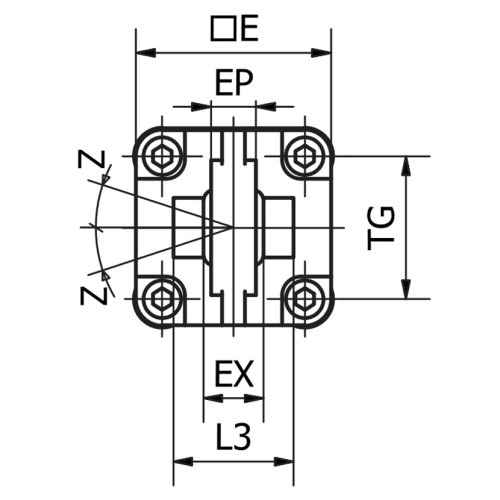

| Cod | Diametru piston mm | ØCX mm | D mm | DL mm | E mm | EX mm | EP mm | L mm | L1 mm | L3 mm | L4 mm | MS mm | R mm | TG mm | XN mm | Z | Stoc | Cerere oferta |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P1C-4KMSB | Ø32 | 10 | 30 | 22 | 45 | 14 | 10,5 | 12 | 7 | - | 5,5 | 16 | - | 32,5 | 142 | 4° |
|
Adauga |
| P1C-4LMSB | Ø40 | 12 | 35 | 25 | 52 | 16 | 12 | 15 | 7 | - | 5,5 | 18 | - | 38 | 160 | 4° |
|
Adauga |
| P1C-4MMSB | Ø50 | 16 | 40 | 27 | 65 | 21 | 15 | 15 | 7 | 51 | 6,5 | 21 | 19 | 46,5 | 170 | 4° |
|
Adauga |
| P1C-4NMSB | Ø63 | 16 | 45 | 32 | 75 | 21 | 15 | 20 | 7 | - | 6,5 | 23 | - | 56,5 | 1190 | 4° |
|
Adauga |
| P1C-4PMSB | Ø80 | 20 | 45 | 36 | 95 | 25 | 18 | 20 | 9 | 74 | 10 | 28 | 24 | 72 | 210 | 4° |
|
Adauga |
| P1C-4QMSB | Ø100 | 20 | 55 | 41 | 115 | 25 | 18 | 25 | 9 | 140 | 10 | 30 | 32 | 89 | 230 | 4° |
|
Adauga |
| P1C-4RMSB | Ø125 | 30 | 60 | 50 | 140 | 37 | 25 | 30 | 9 | - | 10 | 40 | - | 110 | 275 | 4° |
|
Adauga |
