Articulatie sferica tija cilindru pneumatic
Tip produs: AP6
- accesoriu prindere tija cilindru pneumatic standard ISO 15552
- pentru cilindri cu diametru piston : Ø32 mm ... Ø125 mm

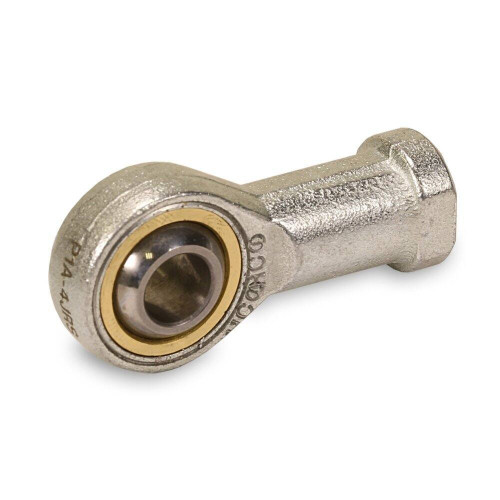

Articulatie sferica tip AP6 (ochi pentru tija) pentru montaj pe tija cilindru pneumatic ISO 15552, seria P1F
Se poate utiliza in combinatie cu flansa cu bolt tip AB6

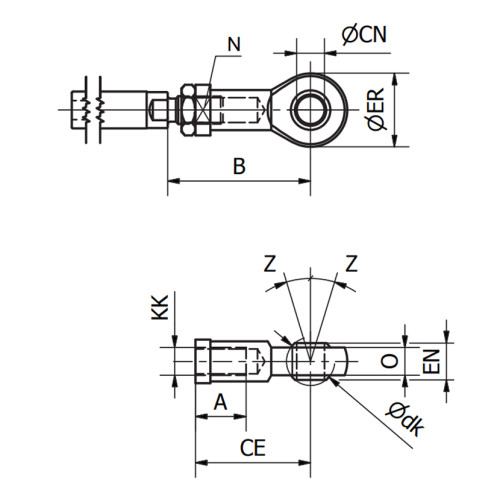

| Cod | Diametru piston mm | A mm | Bmin mm | Bmax mm | CE mm | ØCN mm | EN mm | ER mm | KK | N mm | O mm | Z | Stoc | Cerere oferta |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P1C-4KRS | Ø32 | 15 | 48 | 55 | 43 | 10 | 14 | 29 | M10x1,25 | 17 | 10,5 | 13° |
|
Adauga |
| P1C-4LRS | Ø40 | 18 | 56 | 62 | 50 | 12 | 16 | 33 | M12x1,25 | 19 | 12 | 13° |
|
Adauga |
| P1C-4MRS | Ø50 | 24 | 72 | 80 | 64 | 16 | 21 | 43 | M16x1,5 | 22 | 15 | 15° |
|
Adauga |
| P1C-4MRS | Ø63 | 24 | 72 | 80 | 64 | 16 | 21 | 43 | M16x1,5 | 22 | 15 | 15° |
|
Adauga |
| P1C-4LPRS | Ø80 | 30 | 87 | 97 | 77 | 20 | 25 | 51 | M20x1,5 | 30 | 18 | 15° |
|
Adauga |
| P1C-4PRS | Ø100 | 30 | 87 | 97 | 77 | 20 | 25 | 51 | M20x1,5 | 30 | 18 | 15° |
|
Adauga |
| P1C-4RRS | Ø125 | 45 | 123,5 | 137 | 110 | 30 | 37 | 70 | M27x2 | 41 | 25 | 15° |
|
Adauga |
