Flansa articulatie pivotanta capat cilindru
Tip produs: MT5 / MT6
- accesoriu de prindere cilindru pneumatic standard ISO 15552
- pentru cilindrii cu diametru piston : Ø32 mm ... Ø100 mm
Flansa tip MT5 / MT6 pentru montaj pe capac fata sau capac spate cilindru pneumatic ISO 15552, seria P1F

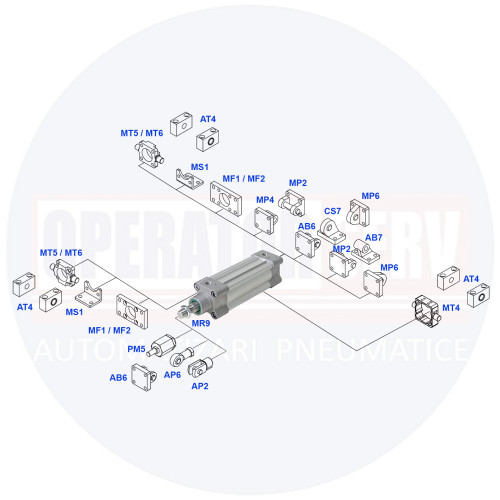

Se utilizeaza in combinatie cu un set suport articulatie pivotanta tip AT4

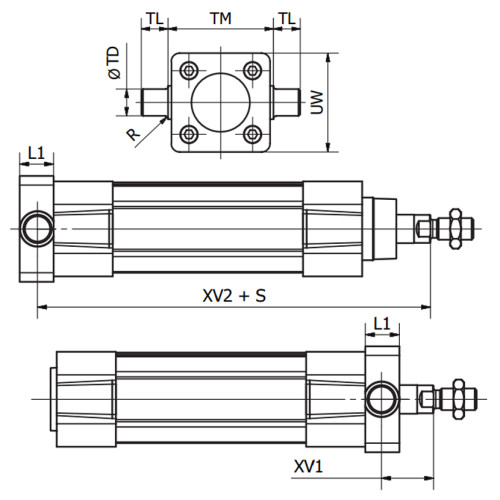

| Cod | Diametru piston mm | L1 mm | R mm | ØTD mm | TL mm | TM mm | UW mm | XV1 mm | XV2 mm | Stoc | Cerere oferta |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P1D-4KMYF | Ø32 | 14 | 1 | 12 | 12 | 50 | 46 | 19,5 | 127 |
|
Adauga |
| P1D-4LMYF | Ø40 | 19 | 1,6 | 16 | 16 | 63 | 59 | 21 | 144 |
|
Adauga |
| P1D-4MMYF | Ø50 | 19 | 1,6 | 16 | 16 | 75 | 69 | 28 | 152,5 |
|
Adauga |
| P1D-4NMYF | Ø63 | 24 | 1,6 | 20 | 20 | 90 | 84 | 25,5 | 170 |
|
Adauga |
| P1D-4PMYF | Ø80 | 24 | 1,6 | 20 | 20 | 110 | 102 | 34,5 | 186 |
|
Adauga |
| P1D-4QMYF | Ø100 | 29 | 2 | 25 | 25 | 132 | 125 | 37 | 203,5 |
|
Adauga |
