Flansa cu bolt
Tip produs: AB6 - P1P
- accesoriu de prindere cilindru pneumatic compact ISO 21287
- pentru cilindri cu diametru piston : Ø20 mm ... Ø100 mm

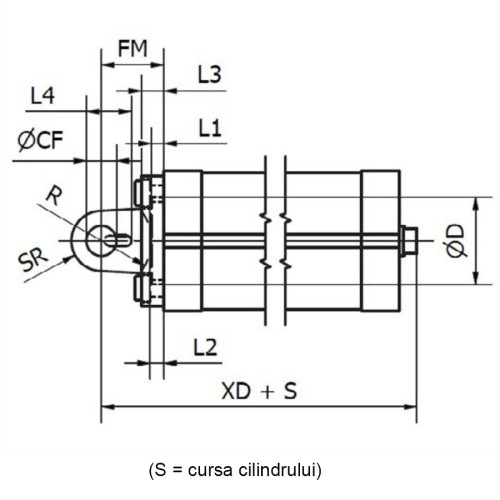

Flansa tip AB6 (flansa cu doua urechi) pentru montaj pe capac spate cilindru pneumatic compact ISO 21287, seria P1P

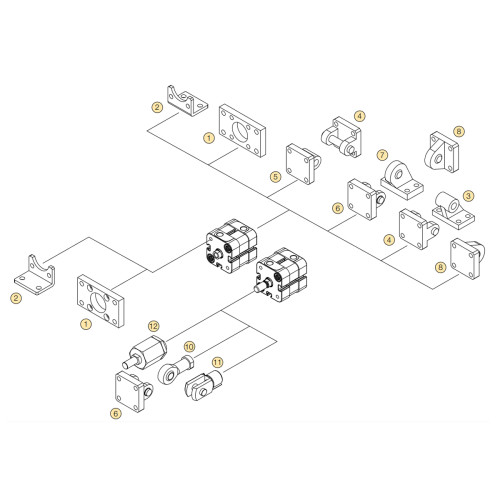

Se poate utiliza in combinatie cu flansa tip MP6, flansa pivot tip CS7, sau articulatia sferica tija tip AP6

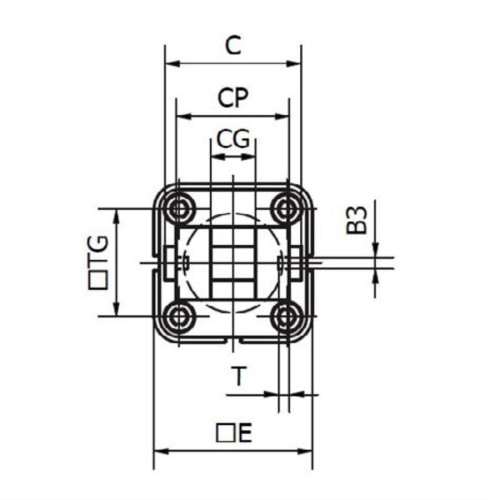

| Cod | Diametru piston mm | B3 mm | C mm | ØCF mm | CG mm | CP mm | D mm | E mm | FM mm | L2 mm | T mm | R mm | L1 mm | L4 mm | L3 mm | SR mm | TG mm | XD mm | Stoc | Cerere oferta |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P1C-4KMCB | Ø32 | 3,3 | 41 | 10 | 14 | 34 | 30 | 45 | 22 | 5,5 | 3 | 17 | 5 | 16,5 | 9 | 10 | 32,5 | 73 |
|
Adauga |
| P1C-4LMCB | Ø40 | 4,3 | 48 | 12 | 16 | 40 | 35 | 52 | 25 | 5,5 | 4 | 20 | 5 | 18 | 9 | 12 | 38 | 77 |
|
Adauga |
| P1C-4MMCB | Ø50 | 4,3 | 54 | 16 | 21 | 45 | 40 | 65 | 27 | 6,5 | 4 | 22 | 5 | 22 | 11 | 14 | 46,5 | 80 |
|
Adauga |
| P1C-4NMCB | Ø63 | 4,3 | 60 | 16 | 21 | 51 | 45 | 75 | 32 | 6,5 | 4 | 25 | 5 | 22 | 11 | 18 | 56,5 | 89 |
|
Adauga |
| P1C-4PMCB | Ø80 | 4,3 | 75 | 20 | 25 | 65 | 45 | 95 | 36 | 10 | 4 | 30 | 5 | 26 | 14 | 20 | 72 | 100 |
|
Adauga |
| P1C-4QMCB | Ø100 | 6,3 | 85 | 20 | 25 | 75 | 55 | 115 | 41 | 10 | 4 | 32 | 5 | 26 | 14 | 22 | 89 | 118 |
|
Adauga |
