Articulatie sferica tija cilindru pneumatic compact, seria P1P
Tip produs: AP6 - P1P
- accesoriu prindere tija cilindru pneumatic compact ISO 21287
- pentru cilindri cu diametru piston : Ø20 mm ... Ø100 mm

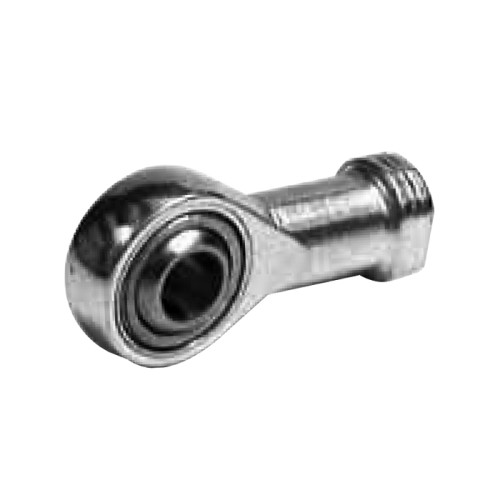

Articulatie sferica tip AP6 (ochi pentru tija) pentru montaj pe tija cilindru pneumatic compact ISO 21287, seria P1P
Se poate utiliza in combinatie cu flansa cu bolt tip AB6

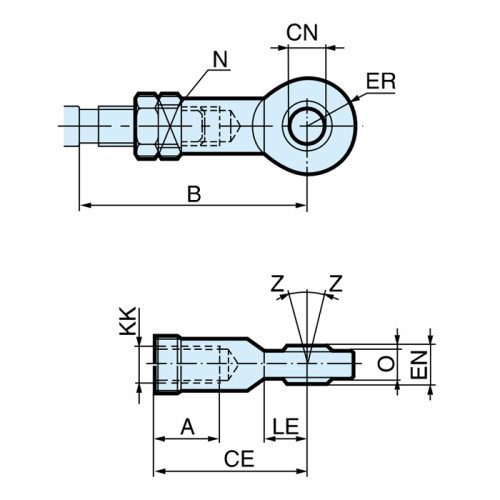

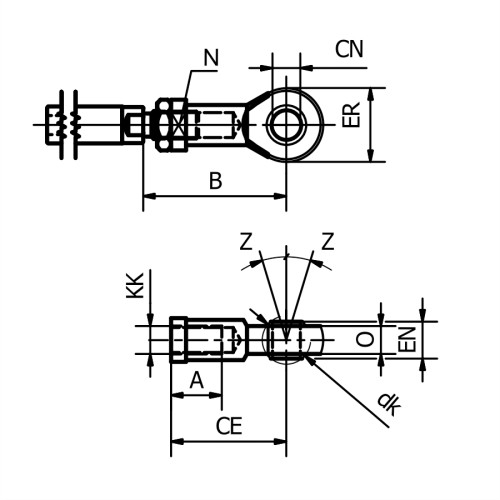

| Cod | Diametru piston mm | A mm | Bmin mm | Bmax mm | CE mm | ØCN mm | EN mm | ER mm | KK | N mm | LE mm | O mm | Z | Stoc | Cerere oferta |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P1A-4HRS | Ø20 | 12 | 40 | 45 | 36 | 8 | 12 | 12 | M8x1,25 | 13 | 12 | 9 | 12° |
|
Adauga |
| P1A-4HRS | Ø25 | 12 | 40 | 45 | 36 | 8 | 12 | 12 | M8x1,25 | 13 | 12 | 9 | 12° |
|
Adauga |
| P1C-4KRS | Ø32 | 20 | 48 | 55 | 43 | 10 | 14 | 14 | M10x1,25 | 17 | 15 | 10,5 | 12° |
|
Adauga |
| P1C-4KRS | Ø40 | 20 | 48 | 55 | 43 | 10 | 14 | 14 | M10x1,25 | 17 | 15 | 10,5 | 12° |
|
Adauga |
| P1C-4LRS | Ø50 | 22 | 56 | 62 | 50 | 12 | 16 | 16 | M12x1,25 | 19 | 17 | 12 | 12° |
|
Adauga |
| P1C-4LRS | Ø63 | 22 | 56 | 62 | 50 | 12 | 16 | 16 | M12x1,25 | 19 | 17 | 12 | 12° |
|
Adauga |
| P1C-4MRS | Ø80 | 28 | 72 | 80 | 64 | 16 | 21 | 21 | M16x1,5 | 22 | 22 | 15 | 15° |
|
Adauga |
| P1C-4MRS | Ø100 | 28 | 72 | 80 | 64 | 16 | 21 | 21 | M16x1,5 | 22 | 22 | 15 | 15° |
|
Adauga |
