Racord drept adaptor Transair, piulita - filet exterior
Tip produs: 6611
Presiune maxima de lucru: 16 bar / 13 bar / 7 bar
Temperatura: -20⁰C ... +45⁰C / +60⁰C / +85⁰C
Vacuum: 755 mmHg
Conector adaptor piulita - filet exterior, pentru teava Transair
Racordurile tata adaptoare 6611 pot fi utilizate împreuna cu toate racordurile de îmbinare a țevilor Transair® (in locul piulitelor standard) pentru diametre de la Ø16,5 la Ø63 mm.
- Design cu trecere directa (full bore): diametru interior adecvat atat pentru tevi, cat si pentru racorduri
- Interschimbabil (se aplică Ø 16,5, Ø 25 și Ø 40) si reutilizabil
- Materiale neinflamabile (standardul UL94-HB)
- Presiune maxima de lucru: 16 bari (temperaturi: -20°C ... +45°C)
- Presiune maxima de lucru: 13 bari (temperaturi: -20°C ... +60°C)
- Presiune maxima de lucru: 7 bari (temperaturi: -20°C ... +85°C)
- Temperatura: -20⁰C ... +85⁰C
- Vacuum: 755 mmHg
- Fisier : Deschide

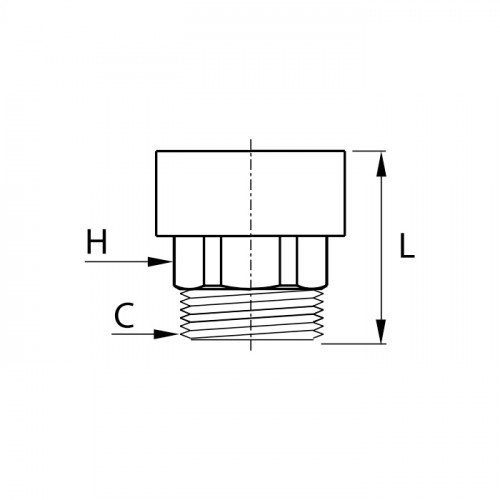

| Cod | ØD mm | C | H mm | L mm | Stoc | Cerere oferta |
|---|---|---|---|---|---|---|
| 6611 17 21 | 16,5 | R1/2 | 23 | 41 |
|
Adauga |
| 6611 25 21 | 25 | R1/2 | 27 | 43 |
|
Adauga |
| 6611 25 27 | 25 | R3/4 | 27 | 45 |
|
Adauga |
| 6611 25 34 | 25 | R1” | 36 | 49 |
|
Adauga |
| 6611 40 34 | 40 | R1” | 41 | 53 |
|
Adauga |
| 6611 40 42 | 40 | R1”1/4 | 50 | 61 |
|
Adauga |
| 6611 40 49 | 40 | R1”1/2 | 50 | 61 |
|
Adauga |
| 6611 40 48 | 40 | R2” | 60 | 65 |
|
Adauga |
| 6611 50 49 | 50 | R1”1/2 | 50 | 79 |
|
Adauga |
| 6611 50 48 | 50 | R2” | 60 | 85 |
|
Adauga |
| 6611 50 48 | 50 | R2” | 70 | 82 |
|
Adauga |
| 6611 50 47 | 50 | R2”1/2 | 80 | 86 |
|
Adauga |
