Flansa pivot inclinata
Tip produs: AB7 - P1P
- accesoriu de prindere cilindru pneumatic compact ISO 21287
- pentru cilindri cu diametru piston : Ø20 mm ... Ø100 mm
Flansa pivot tip AB7 pentru prindere articulata cilindru pneumatic compact ISO 21287, seria P1P
Se utilizeaza in combinatie cu flansa cu bolt tip MP2

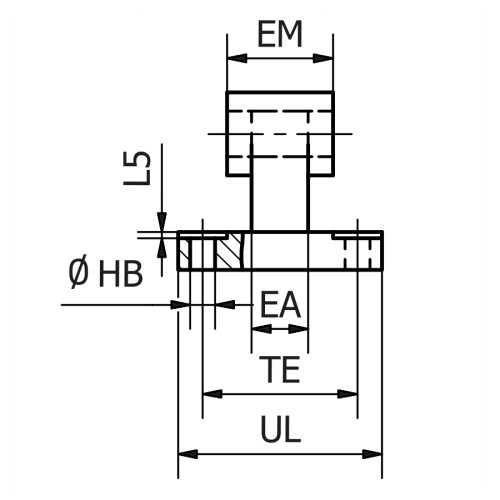

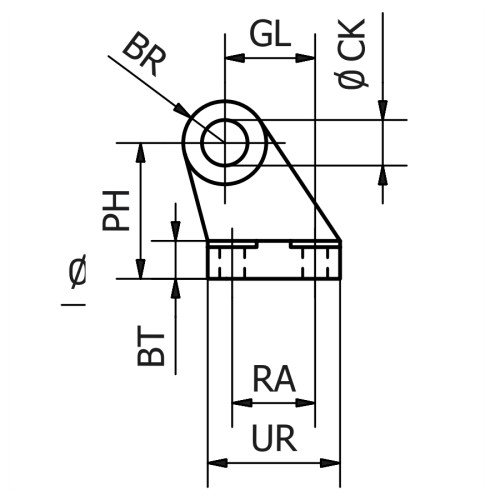

| Cod | Diametru piston mm | CK mm | ØHB mm | L5 mm | TE mm | UL mm | GL mm | RA mm | EA mm | EM mm | UR mm | PH mm | BT mm | BR mm | Stoc | Cerere oferta |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P1C-4KMDB | Ø32 | 10 | 6,6 | 1,6 | 38 | 51 | 21 | 18 | 10 | 26 | 31 | 32 | 8 | 10 |
|
Adauga |
| P1C-4LMDB | Ø40 | 12 | 6,6 | 1,6 | 41 | 54 | 24 | 22 | 15 | 28 | 35 | 36 | 10 | 11 |
|
Adauga |
| P1C-4MMDB | Ø50 | 12 | 9 | 1,6 | 50 | 65 | 33 | 30 | 16 | 32 | 45 | 45 | 12 | 13 |
|
Adauga |
| P1C-4NMDB | Ø63 | 16 | 9 | 1,6 | 52 | 67 | 37 | 35 | 16 | 40 | 50 | 50 | 14 | 15 |
|
Adauga |
| P1C-4PMDB | Ø80 | 16 | 11 | 2,5 | 66 | 86 | 47 | 40 | 20 | 50 | 60 | 63 | 14 | 15 |
|
Adauga |
| P1C-4QMDB | Ø100 | 20 | 11 | 2,5 | 76 | 96 | 55 | 50 | 20 | 60 | 70 | 71 | 17 | 19 |
|
Adauga |
