Flansa cu articulatie sferica
Tip produs: MP6 - P1P
- accesoriu de prindere cilindru pneumatic compact ISO 21287
- pentru cilindri cu diametru piston : Ø20 mm ... Ø100 mm
Flansa dreapta tip MP6 cu articulatie sferica pentru montaj pe capac spate cilindru pneumatic compact ISO 21287, seria P1P

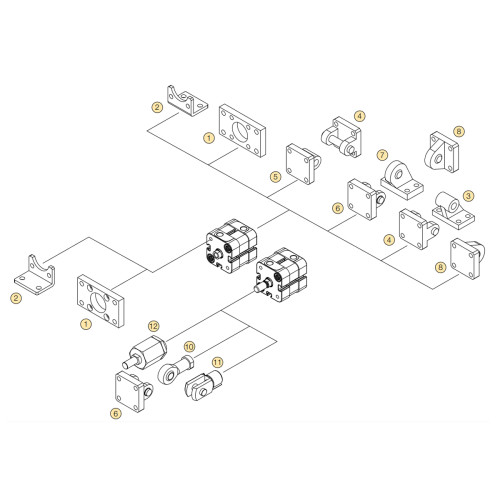

Se utilizeaza in combinatie cu flansa cu bolt AB6

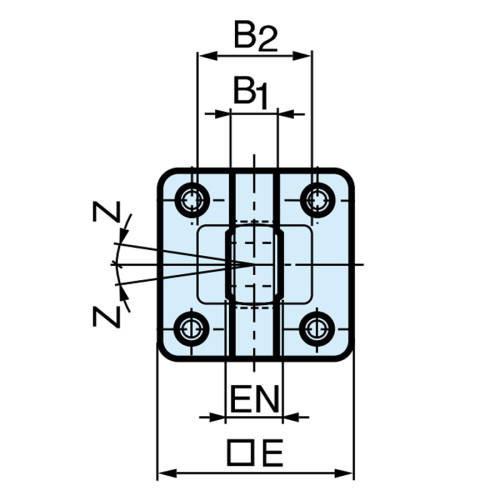

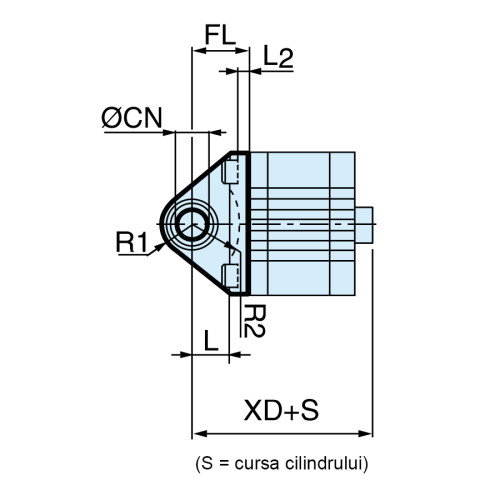

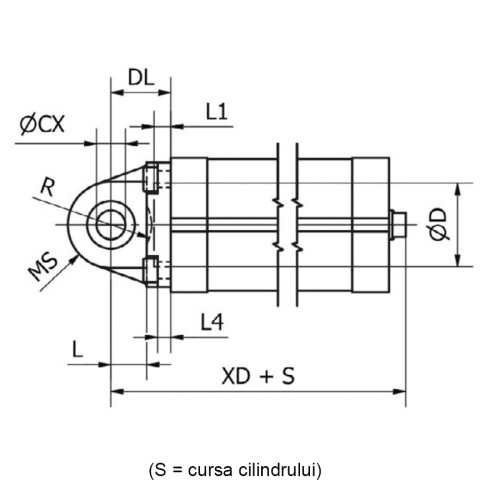

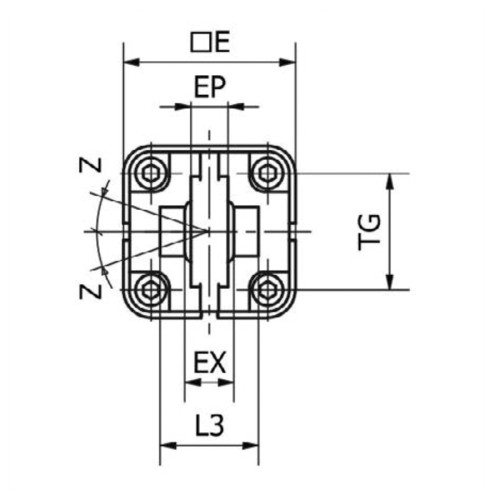

| Cod | Diametru piston mm | ØCX mm | D mm | DL mm | E mm | EP mm | EX mm | L mm | L1 mm | L3 mm | L4 mm | MS mm | R mm | TG mm | XD mm | Z | Stoc | Cerere oferta |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P1C-4KMSB | Ø32 | 10 | 30 | 22 | 45 | 10,5 | 14 | 12 | 7 | - | 5,5 | 16 | - | 32,5 | 73 | 4° |
|
Adauga |
| P1C-4LMSB | Ø40 | 12 | 35 | 25 | 52 | 12 | 16 | 15 | 7 | - | 5,5 | 18 | - | 38 | 77 | 4° |
|
Adauga |
| P1C-4MMSB | Ø50 | 16 | 40 | 27 | 65 | 15 | 21 | 15 | 7 | 51 | 6,5 | 21 | 19 | 46,5 | 80 | 4° |
|
Adauga |
| P1C-4NMSB | Ø63 | 16 | 45 | 32 | 75 | 15 | 21 | 20 | 7 | - | 6,5 | 23 | - | 56,5 | 89 | 4° |
|
Adauga |
| P1C-4PMSB | Ø80 | 20 | 45 | 36 | 95 | 18 | 25 | 20 | 9 | 74 | 10 | 28 | 24 | 72 | 100 | 4° |
|
Adauga |
| P1C-4QMSB | Ø100 | 20 | 55 | 41 | 115 | 18 | 25 | 25 | 9 | 140 | 10 | 30 | 32 | 89 | 118 | 4° |
|
Adauga |
