Supapa de sens comandata si regulator de debit
Pentru blocarea miscarii cilindrilor pneumatici.
(se monteaza direct pe cilindru)
- 3 functii integrate intr-un racord: supapa de sens comandata + regulator de debit + evacuare manuala
Presiune maxima de lucru: 10 bar
Temperatura: -5⁰C ... +60⁰C
Racord multifunctional pentru blocarea cilindrilor pneumatici, cu drosel si ventilare manuala.
- 3 functii integrate intr-un racord: supapa de sens comandata + regulator de debit + evacuare manuala
- blocheaza instantaneu miscarea cilindrului
- permite cilindrului sa se opreasca intr-o pozitie de cursa medie
- poate fi reglata viteza cilindrului pe un sens
- mentine sarcinile in cazul pierderii prediunii sau al opririi de urgenta
- evacuarea manuala faciliteaza depresurizarea cilindrului in lipsa presiunii de comanda.
- racordurile rapide pentru conectarea presiunii de intrare si a presiunii pilot sunt integrate
- se poate utiliza in orice configuratie de conectare datorita racordurilor orientabile 360°
- fiabilitatea este asigurata de controlul calitatii fiecarui produs in parte, acesta fiind marcat pentru trasabilitate si garantie
- Conformitate : ROHS
- Presiune maxima de lucru : 10 bar
- Temperatura minima de lucru : -5 ⁰C
- Temperatura maxima de lucru : 60 ⁰C

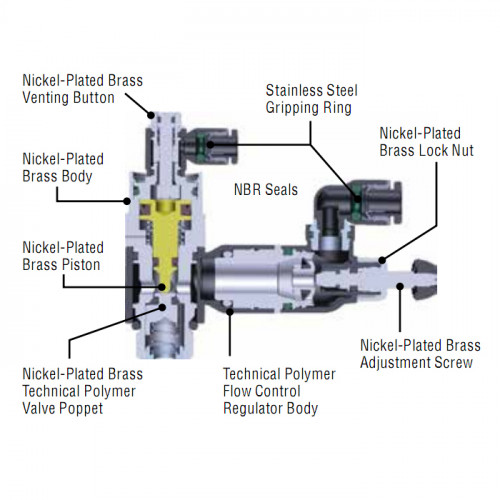

- Corp : polimer tehnic
- Corp 2 : alama nichelata
- Piulita de blocare : alama nichelata
- Piston : alama tratata
- Inel retinere : otel inox
- Catalog racorduri cu functii pilotate : Deschide

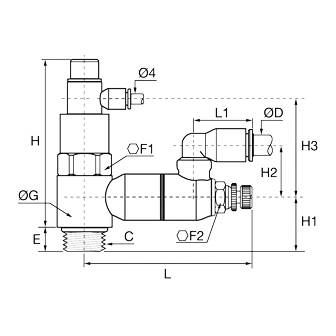

| Cod | ØD mm | C | E mm | F1 mm | F2 mm | ØG mm | H mm | H1 mm | H2 mm | H3 mm | L mm | L max mm | L1 mm | Stoc | Cerere oferta |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7894 06 10 | 6 | G1/8 | 6 | 13 | 8 | 14 | 46 | 7 | 24 | 31 | 48,5 | 51 | 16 |
|
Adauga |
| 7894 06 13 | 6 | G1/4 | 9 | 17 | 10 | 18,5 | 49 | 11 | 18 | 31 | 59,5 | 65 | 17 |
|
Adauga |
| 7894 08 10 | 8 | G1/8 | 6 | 13 | 8 | 14 | 46 | 7 | 27 | 31 | 48,5 | 51 | 22 |
|
Adauga |
| 7894 08 13 | 8 | G1/4 | 9 | 17 | 10 | 18,5 | 49 | 11 | 23 | 31 | 59,5 | 65 | 23 |
|
Adauga |
| 7894 08 17 | 8 | G3/8 | 7 | 20 | 14 | 22,5 | 69 | 13 | 21 | 40 | 67,5 | 73 | 23 |
|
Adauga |
| 7894 10 17 | 10 | G3/8 | 7 | 20 | 14 | 22,5 | 69 | 13 | 29 | 40 | 67,5 | 73 | 26 |
|
Adauga |
| 7894 10 21 | 10 | G1/2 | 9 | 24 | 17 | 28 | 76 | 12,5 | 26 | 47 | 74 | 81 | 26 |
|
Adauga |
| 7894 12 21 | 12 | G1/2 | 9 | 24 | 17 | 28 | 76 | 12,5 | 27 | 47 | 74 | 81 | 30 |
|
Adauga |
