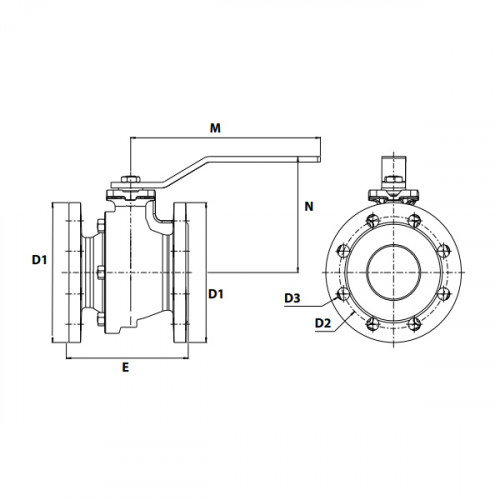

Robinetii cu bila si flanse Transair®, sunt utilizati pe reteaua de aer comprimat in numeroasele puncte cheie, cum ar fi iesirile compresoarelor, configuratiile by-pass pentru bateriile de filtrare, uscatoarele de aer sau rezervoarele tampon, in amonte de uneltele pneumatice.
Faciliteaza izolarea sistemului pentru lucrari de reconfigurare sau mentenanta
- Modele cu marcaj CE
- Garniturile EW05 și seturile de șuruburi EW06 nu sunt incluse
- Pentru flanse în conformitate cu EN 1092-1 - PN16.
Kituri de suruburi pentru asamblul flansa aluminiu / robinet / flansa aluminiu:
Transair® | ØD | DN | Cod Flansa | Kit de suruburi | Nr kituri | Cuplu max strangere |
VR02 63 00 | 63 | 65 | RA30 63 00 | EW06 00 07 | 1 kit | 80 Nm |
VR02 L1 00 | 76 | 80 | RA30 L1 00 - RA33 L1 24 | EW06 00 07 | 1 kit | 80 Nm |
VR02 L3 00 | 100 | 100 | RA30 L3 00 - RA33 L3 24 | EW06 00 07 | 1 kit | 80 Nm |
VR02 L8 00 | 168 | 150 | RA31 L8 00 | EW06 00 09 | 1 kit | 200 Nm |
VR01 L1 00 | 76 | 80 | RA30 L1 00 - RA33 L1 24 | EW06 00 17 | 2 kituri | 80 Nm |
VR01 L3 00 | 100 | 100 | RA30 L3 00 - RA33 L3 24 | EW06 00 02 | 2 kituri | 80 Nm |
VR01 L8 00 | 168 | 150 | RA31 L8 00 | EW06 00 15 | 2 kituri | 200 Nm |
