Cartridge-urile push-in se folosesc la conectarea tuburilor într-un subansamblu personalizat.
Blocul de asamblare trebuie să includă cavități speciale in care urmeaza a se monta cartridge-urile.
Cavitatile vor fi de dimensiuni precise in tolerantele specificate de catalog.
- contine garnitura lubrifiata si protejata in procesul de asamblare
- proiectat a se autocentra in interiorul cavitatii
- potrivit pentru linii automate de productie,
- RoHS and ISO 14743.
- Conformitate : ROHS
- Presiune maxima de lucru : 20 bar
- Temperatura minima de lucru : -20 ⁰C
- Temperatura maxima de lucru : 80 ⁰C
- Vacuum : 755 mmHg
- Corp : alama
- Garnituri : NBR (cauciuc)
- Inel retinere : otel inox

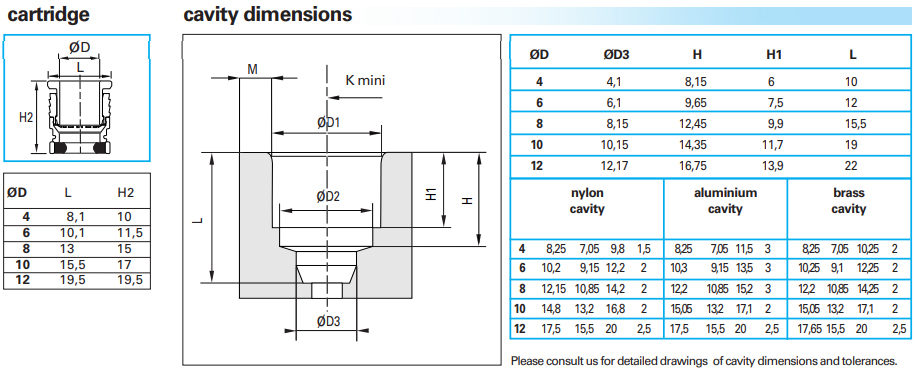

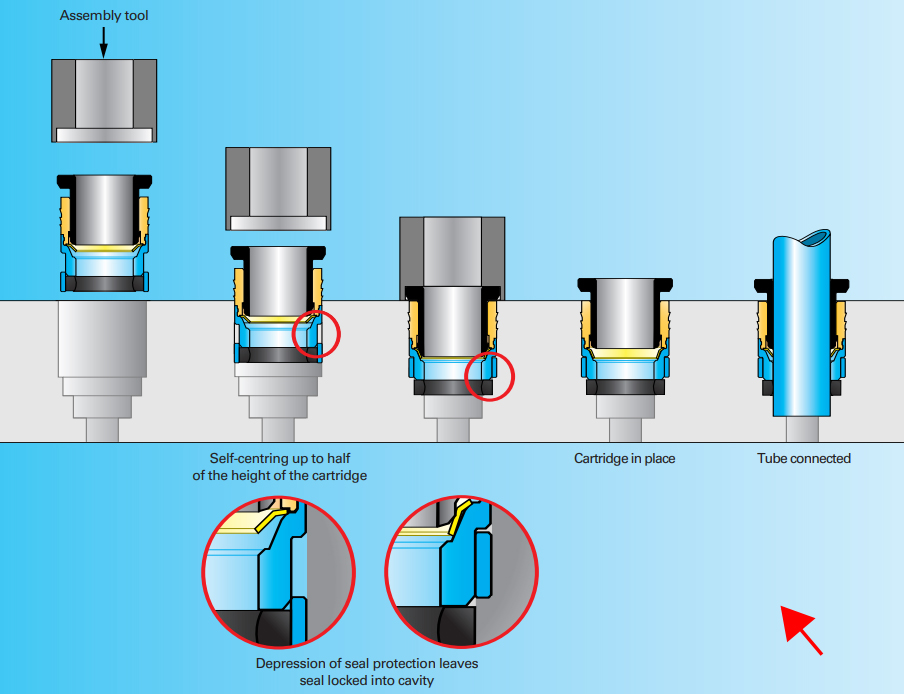

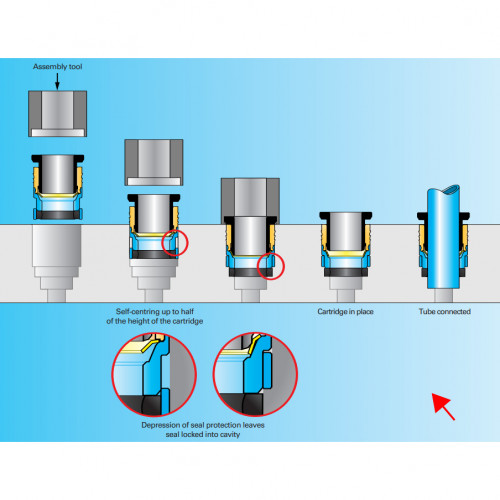

Asamblare si dimensiuni cavitati:
- Conformitate : ROHS
- Presiune maxima de lucru : 20 bar
- Temperatura minima de lucru : -20 ⁰C
- Temperatura maxima de lucru : 80 ⁰C
- Vacuum : 755 mmHg
- Corp : alama
- Garnituri : NBR (cauciuc)
- Inel retinere : otel inox

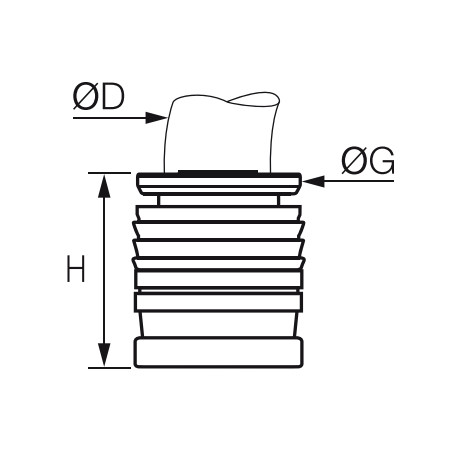

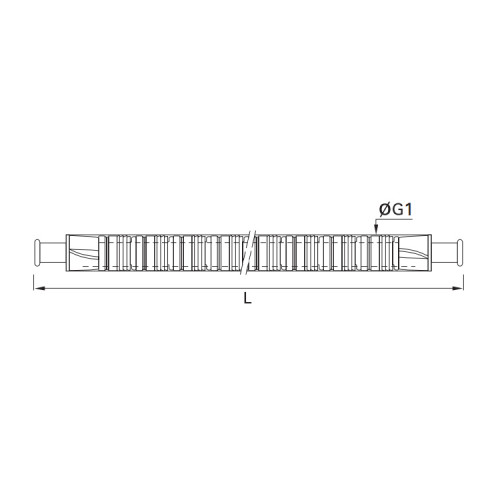

Cod | ØD mm | ØG mm | ØG1 mm | H mm | L mm | H2 mm | Stoc | Cerere oferta |
---|---|---|---|---|---|---|---|---|
3100 04 00 | 4 | 8 | 11 | 10 | 554 |
|
Adauga | |
3100 04 00 99 | 5/32 inch | 8,1 | 10 |
|
Adauga | |||
3100 06 00 | 6 | 10 | 14,5 | 11,5 | 629 |
|
Adauga | |
3100 08 00 | 8 | 13 | 15 | 15 | 794 |
|
Adauga | |
3100 08 00 99 | 5/16 inch | 13 | 15 |
|
Adauga | |||
3100 10 00 | 10 | 15,5 | 19,5 | 17 | 930 |
|
Adauga | |
3100 12 00 | 12 | 19,5 | 21 | 19,5 | 1038 |
|
Adauga | |
3100 00 00 54 | 4 | 8 | 11 | 10 | 554 |
|
Adauga | |
3100 00 00 55 | 6 | 10 | 14,5 | 11,5 | 629 |
|
Adauga | |
3100 00 00 56 | 8 | 13 | 15 | 15 | 794 |
|
Adauga | |
3100 00 00 57 | 10 | 15,5 | 19,5 | 17 | 930 |
|
Adauga |
