Racorduri rapide pentru sisteme de aer comprimat – analiză tehnică

   Sistemele de aer comprimat constituie o resursă energetică importantă în mediul industrial, iar eficiența lor depinde critic de integritatea și performanța componentelor de interconectare. În acest context, racordurile rapide pentru aer nu sunt simple accesorii, ci elemente funcționale esențiale care determină productivitatea, siguranța operațională și costurile energetice ale instalației.

Acest articol oferă o analiză detaliată a principalelor tipologii de racorduri pneumatice, a standardelor de compatibilitate și a criteriilor de selecție necesare pentru optimizarea circuitelor de distribuție a aerului comprimat.

Funcționalitatea și Principiul de Operare al Racordurilor Rapide

Un racord rapid este un dispozitiv mecanic conceput pentru a realiza o joncțiune etanșă și reversibilă între furtunul de aer și diversele componente ale unui circuit pneumatic, fără a necesita instrumente suplimentare.

Structura Racordului Rapid

Racordul rapid este alcătuit din corpul principal și un mecanism intern de blocare care asigură fixarea fermă a furtunului:

👉 Corpul racordului: Secțiunea care se montează pe echipamentul pneumatic sau pe distributorul de aer comprimat. Include un sistem de blocare intern (de exemplu, colier cu dinți sau inel de prindere) și canale de etanșare prin O-ringuri.

👉 Zona de inserție: Orificiul calibrat prin care se introduce furtunul pneumatic, proiectat pentru a interacționa cu mecanismul de blocare și a asigura conexiunea etanșă.

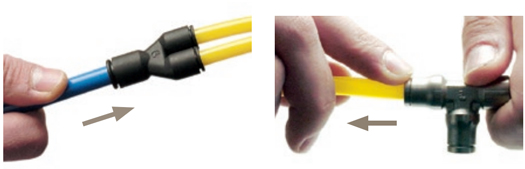

Procesul de Conectare și Deconectare

🔧 Conectarea: Introducerea furtunului în racordul rapid determină deschiderea automată a mecanismului de blocare. Furtunul este împins până când sistemul de prindere se angajează, fixându-l în poziție. O-ringurile interne asigură etanșeitatea necesară pentru a preveni scurgerile de aer comprimat.

🔧 Deconectarea: Apăsarea inelului sau manșonului de eliberare dezactivează mecanismul de blocare, permițând extragerea furtunului. La racordurile de tip push-in avansate, sistemul de prindere eliberează furtunul fără a-l deteriora, permițând reutilizarea acestuia.

Clasificarea racordurilor rapide pentru aer comprimat

Sistemul de interconectare pneumatică include trei tipologii importante de racorduri, fiecare optimizată pentru cerințe specifice de presiune, mediu și viteză de asamblare.

1. Racorduri Rapide Tip Push-In (Montaj Instantaneu)

Racordurile rapide push-in (cunoscute și ca fitinguri instantanee) sunt standardul pentru circuitele de automatizare care utilizează tuburi calibrate din materiale termoplastice (PA - poliamidă, PU - poliuretan, PE - polietilena).

✔️ Detalii Tehnice:

Mecanismul se bazează pe un colier de prindere din oțel inoxidabil sau alamă nichelată (cu dinți), care se ancorează pe suprafața exterioară a tubului, și un inel O-ring intern care asigură etanșeitatea. Montajul se realizează prin simpla împingere a tubului până la capătul cursei. Demontarea necesită apăsarea inelului de eliberare, care retrage colierul, permițând extragerea tubului.

✔️ Aplicații:

Aceste racorduri sunt ideale pentru medii care necesită reconfigurări frecvente și unde viteza de asamblare este prioritară. Sunt disponibile în configurații extinse (drepte, L, T, Y, banjo, etc.) și acoperă game de presiune de operare de până la 10-16 bar. (racorduri push-in Legris, presiunea maximă de lucru: 20 bar (LF3000), 30 bar (LF3600) si vacuum: 755 mmHg)

Pentru o gamă variată de fitinguri care simplifică orice rețea de tubulatură, puteți consulta secțiunea dedicată de racorduri rapide push-in Legris.

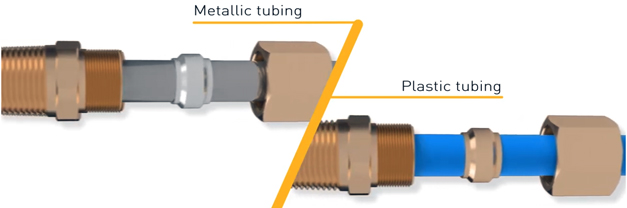

2. Racorduri de Compresie (Stabilitate Mecanică Superioară)

Racordurile de compresie sunt soluții de interconectare care prioritizează rezistența mecanică și siguranța etanșării pe termen lung, fiind utilizate în aplicații cu solicitări ridicate.

✔️ Detalii Tehnice:

Etanșarea este realizată prin deformarea controlată a unui inel de compresie (bicon) din metal. Prin strângerea piuliței racordului, biconul este forțat să se comprime între corpul racordului și peretele exterior al tubului/țevii, creând o joncțiune metal-pe-metal extrem de rezistentă la tracțiune, vibrații și variații termice. Deși necesită instrumente (chei) pentru instalare, rezultatul este o conexiune robustă, adesea utilizată cu țevi din cupru, oțel sau aluminiu, sau cu tuburi din material plastic cu pereți groși.




✔️ Aplicații:

Recomandate în sisteme cu vibrații intense, transport de fluide la presiuni medii/înalte sau în medii cu regimuri termice fluctuante.

Puteți găsi soluții robuste pentru aplicații industriale care necesită rezistență sporită, vizitând pagina noastră cu racorduri de compresie Legris special concepute pentru o fixare mecanică fermă și sigură.

3. Tuburi și Furtunuri, accesorii

Această categorie include tuburile și furtunurile utilizate pentru interconectarea componentelor sistemelor pneumatice sau care realizează legătura între rețeaua fixă și echipamentele de lucru (scule pneumatice).

Asigurați-vă că folosiți mereu componente de calitate, adaptate presiunii de lucru, împreună cu tuburile sau furtunurile Legris adecvate, pentru a evita spargerile sau pierderile.

Selecția Componentelor și Intercompatibilitatea Sistemului

Un aspect critic în alegerea racordurilor rapide este asigurarea compatibilității perfecte între componentele selectate. Utilizarea de fitinguri care nu corespund standardelor necesare poate duce la neetanșeități și la deteriorarea prematură a mecanismelor de cuplare.

Pentru a garanta performanța optimă a sistemului, este esențial să se aleagă corect între:

👉 Racordurile Rapide Tip Push-In: Soluția ideală pentru viteza de asamblare și tuburile calibrate.

👉 Racordurile de Compresie: Soluția robustă pentru stabilitate mecanică și etanșare de lungă durată în aplicații solicitante.

👉 Tuburi și Furtunuri: Componentele flexibile esențiale pentru implementarea circuitelor pneumatice sau legătura cu sculele mobile.

Selecția trebuie să se bazeze pe parametri precum presiunea nominală de lucru, debitul necesar pentru scule și compatibilitatea materialelor cu mediul de operare.

Impactul Racordurilor de Calitate Asupra Eficienței Energetice

Una dintre cele mai mari surse de ineficiență în instalațiile cu aer comprimat o reprezintă pierderile de fluid (scurgerile). Conform studiilor, un sistem neetanș poate pierde 15% - 30% din aerul produs, impactând direct consumul de energie electrică al compresorului.

Racordurile de înaltă calitate minimizează acest fenomen prin:

✔️ Garnituri Durabile: Utilizarea garniturilor (O-ringuri) din materiale rezistente la îmbătrânire și temperatură, menține etanșeitatea pe cicluri lungi de operare.

✔️ Toleranțe Stricte: Fabricarea cu toleranțe dimensionale precise asigură o potrivire perfectă între racord și tubul calibrat, chiar și după multe cicluri de conectare/deconectare.

✔️ Sistemul de Blocare: Mecanismele de blocare robuste previn mișcarea relativă între racord și tubul calibrat sub sarcină, care ar putea compromite etanșeitatea dinamică.

Instalare și Mentenanță

Longevitatea și performanța unui racord rapid aer depind de respectarea unui protocol strict de instalare și întreținere.

1. Instalarea Tuburilor (Racorduri Push-In)

🛠️ Tăiere Perpendiculară: Tubul trebuie tăiat strict perpendicular pe axa sa, folosind un instrument dedicat (cutter pentru tuburi). O tăietură oblică compromite suprafața de etanșare, cauzând scurgeri.

🛠️ Introducere Completă: Tubul trebuie împins în racord până la întâmpinarea rezistenței (capătul racordului). Această procedură asigură contactul complet al tubului cu O-ring-ul de etanșare.

🛠️ Verificarea Stării Tubului: La reconectare, porțiunea de tub care a fost anterior prinsă de colierul metalic poate prezenta mici deformări. Dacă zona de etanșare (primii 5 mm) este deteriorată, porțiunea afectată trebuie îndepărtată.

2. Mentenanța Preventivă

🛠️ Filtrarea Aerului: Asigurarea calității aerului prin utilizarea de filtre (Filtrare-Reglare-Lubrifiere) este esențială. Particulele solide și condensul degradează prematur garniturile și induc blocaje/uzură în mecanismul de blocare.

🛠️ Inspecția Vizuală: Verificarea periodică a racordurilor pentru a detecta jocuri sau deteriorări ale inelelor de eliberare.

🛠️ Testarea Etanșeității: Utilizarea soluțiilor de detectare a scurgerilor sau a instrumentelor ultrasonice pentru a identifica și remedia prompt orice pierdere de fluid.

Implementarea eficientă a sistemelor pneumatice necesită o abordare tehnică riguroasă în alegerea componentelor. Racordurile rapide trebuie selectate pe baza presiunii nominale, debitului (Kv) și a compatibilității cu aplicația , utilizând produse de calitate superioară pentru a minimiza pierderile de energie și pentru a asigura siguranța operațională. Noi oferim soluții certificate, adaptate cerințelor industriale exigente, pentru fiecare tip de conexiune (rapida / push-in, cu strangere prin compresie, auto-fixare / auto-etansare, etc).

Pentru detalii suplimentare va rugam sa ne contactati!
